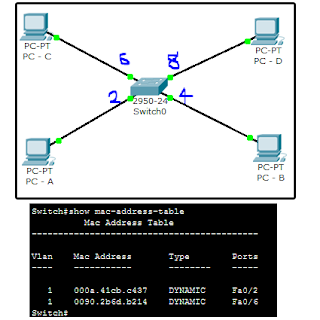

මුලින්ම A යවන පැකට් එක switch එකට එනව. එයා ඒක Layer 2 වෙනකන් Open කරගෙන Source Mac එක කියවනව. හැබැයි ඉගන ගන්න දෙයක් නෑ.ඇයි දැනටමත් එයා A ගැන දන්නවනෙ. ඊලගට කියවන්නෙ Destination Address එක. ඒක B ගෙ. හැබැයි switch එක ඒක දන්නෙ නෑ. ඉතින් එයා මොකද කරන්නෙ. හරි හරි පරන ලිපියෙත් තිබුනෙ... switch එක මේ data packet එක Flood කරනව. හරි කියන්න බලන්න මොන PORT වලටද Flood කරන්නෙ කියල.
PORT2 වලට යවන්නෙ නෑ ඈයි ඒකෙන්නෙ ආවෙ.. හරි
PORT4 වලට යවනව.. හරි
PORT8 වලට යවනව.. හරිPORT6 වලට යවන්නෙ නෑ. ඇයි ඒකෙ ඉන්නෙ C කියල switch එක දන්නවනෙ.... හම්.... කියන්න කනගාටුයි. ඒකනම් වැරදියි.
මේ switch එක ඔය data packet එක PORT4, PORT6, PORT8 කියන පොට් 3ටම යවනව. (Flood) පෙඩ්ඩක් අවුල් වගේ නේද??? ඇයි පෝට්6ට යවන්නෙ. ඒකෙ ඉන්නෙ C කියල දැන දැනත්. අපරාදෙනෙ. නෑ පොඩ්ඩක් හිතන්න. switch එක දන්නව PC - C ඉන්නෙ PORT6 වල කියල. හැබැයි ඒකෙන් කියන්නෙ නෑ නේද PORT6 වල ඉන්නෙ PC-C ව විතරයි කියල.හරියට ඔය කියල මාළුව ඉන්නෙ මේ ඇලේ තමයි. හැබැයි මේ ඇලේ ඉන්නෙ ඔය මාළුව විතරක් නෙමේ. අන්න ඒක නිසා එයා data packet එක PORT6ටත් යවනව. ඔන්න ඔයටික තමයි කේෂාන්ට කියන්න ඕන වුනේ. දැන් ඉතින් Reply කරන ටික ඉස්සර වගේමයි. B reply කරනව. ඒ පැකටි එකේ Source address එකෙන් switch එක ඉගන ගන්නව PC-B ඉන්නෙ PORT4 වල කියල. දැන් MAT එකේ පේලි 3යි.
තවත් දෙයක්. දැන් ටිකකට කලින් කිවුව නේද PORT6 වල C හිටියට එතන ඉන්නෙ එයා විතරක්ම නොවෙන්න පුළුවන් කියල... එතකොට එක පෝට් එකට PC ගොඩක් Connect කරන්න පුළුවන්ද???? පුළුවන්නෙ Hub එකක් හරහ. මම ඊලගට කියන්න හදන්නෙ ඒවගේ දෙයක් තමයි.
මෙන්න මේ රූපෙ ටිකක් බලන්නකො. කලින් එකට වඩා ටිකක් වෙනස්. ඔය පහල තියන අළුත් උපකරණය Hub එකක්. Hub එක වැඩකරන්නෙ Layer01 වල. එයාට බෑ එන Data Packet වල MAC Address එකවත් කියවන්න. ඉතින් මෙයා කරන්නෙ Flooding විතරයි. ඒකියන්නෙ එක පෝඩ් එකකින් එන Data Packet අනිත් හැම පෝට් එකකටම යවනව. දැන් දැක්කද Switch එකෙයි Hub එකෙයි වෙනස. අපි Switch එකක් connect කරපු ගමන්ම එයා නික්න Hub එක්ක වගේමයි. ඒත් එයා ටික ටික ඉගනගෙන Data හරියට එහා මෙහා යවනව. හැබැයා hub එක එහෙම නෑ. හැමදාම Flooding....
හරි හරි මම දැන් කියන්න ගියේ.. මේ අළුත් රූපය අනුව Data Packet එකක් PC-A සිට PC-E වලට යන්නෙ කොහොමද කියල පොඩ්ඩක් කියල දෙන්න. ඔන්න මුලින්ම Data Packet එක PC-A වලින් HUB එකට එනව, HUB එක මොකද කරන්නෙ, ඒ Data Packet එක එයාගෙ අනිත් පෝට් වලින් PORT1 PORT5 එලියට යවනව. ඇයි මෙයා දන්නෙ ඒක විතරනෙ... PORT1 න් ඒක Eට ලැබෙනව. ඊට අමතරව ඒක Switch එකටත් ලැබෙනව. අනේ ඉතින් switch එක පුරුදු පරිදි ඔය Data Packet එක Open කරල බලනව Source MAC එක. ආ ඒක A ගෙනෙ. ආවෙ PORT2 න්නෙ. ඉගන ගන්න දෙයක් නැතෝ.... යවන්න ඔනෙ කාටද කියල Destination Address එක කියවල බලනව. ඒක එයා දන්නෙ නෑ. ඉතින් මොකද කරන්නෙ .. හරියටම හරි. PORT2 න් හැර අනිත් හැම එකෙන්ම Flood කරනව. ඉතින් ඔය Data Packet එක B,D,E කියන 3ටම ලැබෙනව. හැබැයි ඒක එයාලට අයිති නැති නිසා එයාල Reply කරන්නෙ නෑ.මොකද ඒක එයාලට නෙමේනෙ.
ඔය අතරතුර අර Hub එක යවපු data Packet එක E ට ලැබෙනවනෙ. මතකයි නේද? මේ දැන් කිවුවෙ. ඉතින් E එකට Reply කරනව. ඒක Hub එකට එනව. එයා ඒක PORT3 න් Aටත් PORT5න් switch එකටත් යවනව. හරි reply එක Aට ආවනෙ. ඉතින් වැඩේ හරි. එතකොට අර switch එකට ගිය එක ඒකට මොකද වෙන්නෙ. හරි හරි මතකද බැලුව. කටිටියට මතකයි නේද?? ඔන්න ඒ E ගෙන් ආපු Reply එක switch එකටත් ගියානෙ. එයා පුරුදු පරිදි ඒක Open කරල Source MAC එක කියවනව. ඒක E ගෙ නෙ. PORT එක 2. ඔන්න දැන් Switch එක ඉගන ගන්නව මගේ PORT2 වල E ඉන්නව කියල.දැක්කද ඒක පෝට් එකේ PC 2ක් මම ඉස්සෙල්ලත් කිවුවෙ. දැන් Switch එක මොකද කරන්නෙ ඉගන ගත්තනෙ දැන් බලනව Destination MAC එක ඒක A ගෙනෙ. ඉතින් මොකද කරන්නෙ. A ඉන්නෙ PORT2 වල කියල මෙයා දන්නවනෙ. එහෙනම් ඒක ආපහු PORT2 න් A ට යවාවි නේද????? කියන්න කණගාටුයි ඒ පාරනම් වැරදියි. Switch එක එහෙම කරන්නෙ නෑ. එයා ටිකක් කල්පනා කරනව. මේක මට ආවෙත් PORT2න් දැන් මට යවන්න වෙන්නෙත් PORT2න් (හැබැයි Destination MAC එකයි Source MAC එකයි නම් වෙනස්). මෙතන මෙකක් හරි හොරයක් තියනව. මම මේකට සම්බන්ධ වෙන්න ඕනෙ නෑ වගේ. ඔන්න ඔහොම හිතල එයා ඒ Data Packet එක ඇතෑරල දානව, එහෙමත් නැත්නම් drop කරනව. ඔන්න ඕකට තමයි Filtering කියන්නෙ. දැන් තේරුනා නේද? Switch එක ගත්ත තීරණය හරි. ඇයි කොහොමත් Reply Packet එක Aට ලැබිලත් ඉවරයිනේ Hub එකෙන්.
ඔන්න මම පොරොන්දු උන විදියටම Switch Operations ටික කියල දුන්න.Address Learning, Flooding, Forwarding, Filtering ඔක්කෝම කියල දුන්න.Loop Avoidance හැර. ඒක ටිකක් ලොකුයි. (නෑ එච්චරමත් නෑ) හැබැයි දැන්නම් කේෂාන්ට ඒක මතක නෑ. ඒකෙදි කරන්නෙ Network එක ඈතුලෙ මොනව හරි Loop තියනවද බලල ඒව නැති කරල දාන ඒක. නැත්නම් Switch එකට බඩුම තමයි. ඔය STP - Spanning Tree Protocol (IEEE 802.1d) එහෙමත් තියෙන්නෙ ඔය යටතෙ තමයි. CCNAවලට කරාට දැන්නම් ඔළුවෙ මුකුත්ම නෑනෙ. පොඩ්ඩක් Note එක බැලුවොත් නම් මතක් වෙයි. බලමුකො වෙලාව තියන විදියට. Exam එහෙමත් ලං වෙනවනෙ. හරි එහෙනම් සුපුරුදු පරිදි ගල් මුල් ඔක්කොම Comment වලින් එවන්නකො. බුදු සරණයි...
PORT2 වලට යවන්නෙ නෑ ඈයි ඒකෙන්නෙ ආවෙ.. හරි
PORT4 වලට යවනව.. හරි
PORT8 වලට යවනව.. හරිPORT6 වලට යවන්නෙ නෑ. ඇයි ඒකෙ ඉන්නෙ C කියල switch එක දන්නවනෙ.... හම්.... කියන්න කනගාටුයි. ඒකනම් වැරදියි.
මේ switch එක ඔය data packet එක PORT4, PORT6, PORT8 කියන පොට් 3ටම යවනව. (Flood) පෙඩ්ඩක් අවුල් වගේ නේද??? ඇයි පෝට්6ට යවන්නෙ. ඒකෙ ඉන්නෙ C කියල දැන දැනත්. අපරාදෙනෙ. නෑ පොඩ්ඩක් හිතන්න. switch එක දන්නව PC - C ඉන්නෙ PORT6 වල කියල. හැබැයි ඒකෙන් කියන්නෙ නෑ නේද PORT6 වල ඉන්නෙ PC-C ව විතරයි කියල.හරියට ඔය කියල මාළුව ඉන්නෙ මේ ඇලේ තමයි. හැබැයි මේ ඇලේ ඉන්නෙ ඔය මාළුව විතරක් නෙමේ. අන්න ඒක නිසා එයා data packet එක PORT6ටත් යවනව. ඔන්න ඔයටික තමයි කේෂාන්ට කියන්න ඕන වුනේ. දැන් ඉතින් Reply කරන ටික ඉස්සර වගේමයි. B reply කරනව. ඒ පැකටි එකේ Source address එකෙන් switch එක ඉගන ගන්නව PC-B ඉන්නෙ PORT4 වල කියල. දැන් MAT එකේ පේලි 3යි.
තවත් දෙයක්. දැන් ටිකකට කලින් කිවුව නේද PORT6 වල C හිටියට එතන ඉන්නෙ එයා විතරක්ම නොවෙන්න පුළුවන් කියල... එතකොට එක පෝට් එකට PC ගොඩක් Connect කරන්න පුළුවන්ද???? පුළුවන්නෙ Hub එකක් හරහ. මම ඊලගට කියන්න හදන්නෙ ඒවගේ දෙයක් තමයි.
මෙන්න මේ රූපෙ ටිකක් බලන්නකො. කලින් එකට වඩා ටිකක් වෙනස්. ඔය පහල තියන අළුත් උපකරණය Hub එකක්. Hub එක වැඩකරන්නෙ Layer01 වල. එයාට බෑ එන Data Packet වල MAC Address එකවත් කියවන්න. ඉතින් මෙයා කරන්නෙ Flooding විතරයි. ඒකියන්නෙ එක පෝඩ් එකකින් එන Data Packet අනිත් හැම පෝට් එකකටම යවනව. දැන් දැක්කද Switch එකෙයි Hub එකෙයි වෙනස. අපි Switch එකක් connect කරපු ගමන්ම එයා නික්න Hub එක්ක වගේමයි. ඒත් එයා ටික ටික ඉගනගෙන Data හරියට එහා මෙහා යවනව. හැබැයා hub එක එහෙම නෑ. හැමදාම Flooding....හරි හරි මම දැන් කියන්න ගියේ.. මේ අළුත් රූපය අනුව Data Packet එකක් PC-A සිට PC-E වලට යන්නෙ කොහොමද කියල පොඩ්ඩක් කියල දෙන්න. ඔන්න මුලින්ම Data Packet එක PC-A වලින් HUB එකට එනව, HUB එක මොකද කරන්නෙ, ඒ Data Packet එක එයාගෙ අනිත් පෝට් වලින් PORT1 PORT5 එලියට යවනව. ඇයි මෙයා දන්නෙ ඒක විතරනෙ... PORT1 න් ඒක Eට ලැබෙනව. ඊට අමතරව ඒක Switch එකටත් ලැබෙනව. අනේ ඉතින් switch එක පුරුදු පරිදි ඔය Data Packet එක Open කරල බලනව Source MAC එක. ආ ඒක A ගෙනෙ. ආවෙ PORT2 න්නෙ. ඉගන ගන්න දෙයක් නැතෝ.... යවන්න ඔනෙ කාටද කියල Destination Address එක කියවල බලනව. ඒක එයා දන්නෙ නෑ. ඉතින් මොකද කරන්නෙ .. හරියටම හරි. PORT2 න් හැර අනිත් හැම එකෙන්ම Flood කරනව. ඉතින් ඔය Data Packet එක B,D,E කියන 3ටම ලැබෙනව. හැබැයි ඒක එයාලට අයිති නැති නිසා එයාල Reply කරන්නෙ නෑ.මොකද ඒක එයාලට නෙමේනෙ.
ඔය අතරතුර අර Hub එක යවපු data Packet එක E ට ලැබෙනවනෙ. මතකයි නේද? මේ දැන් කිවුවෙ. ඉතින් E එකට Reply කරනව. ඒක Hub එකට එනව. එයා ඒක PORT3 න් Aටත් PORT5න් switch එකටත් යවනව. හරි reply එක Aට ආවනෙ. ඉතින් වැඩේ හරි. එතකොට අර switch එකට ගිය එක ඒකට මොකද වෙන්නෙ. හරි හරි මතකද බැලුව. කටිටියට මතකයි නේද?? ඔන්න ඒ E ගෙන් ආපු Reply එක switch එකටත් ගියානෙ. එයා පුරුදු පරිදි ඒක Open කරල Source MAC එක කියවනව. ඒක E ගෙ නෙ. PORT එක 2. ඔන්න දැන් Switch එක ඉගන ගන්නව මගේ PORT2 වල E ඉන්නව කියල.දැක්කද ඒක පෝට් එකේ PC 2ක් මම ඉස්සෙල්ලත් කිවුවෙ. දැන් Switch එක මොකද කරන්නෙ ඉගන ගත්තනෙ දැන් බලනව Destination MAC එක ඒක A ගෙනෙ. ඉතින් මොකද කරන්නෙ. A ඉන්නෙ PORT2 වල කියල මෙයා දන්නවනෙ. එහෙනම් ඒක ආපහු PORT2 න් A ට යවාවි නේද????? කියන්න කණගාටුයි ඒ පාරනම් වැරදියි. Switch එක එහෙම කරන්නෙ නෑ. එයා ටිකක් කල්පනා කරනව. මේක මට ආවෙත් PORT2න් දැන් මට යවන්න වෙන්නෙත් PORT2න් (හැබැයි Destination MAC එකයි Source MAC එකයි නම් වෙනස්). මෙතන මෙකක් හරි හොරයක් තියනව. මම මේකට සම්බන්ධ වෙන්න ඕනෙ නෑ වගේ. ඔන්න ඔහොම හිතල එයා ඒ Data Packet එක ඇතෑරල දානව, එහෙමත් නැත්නම් drop කරනව. ඔන්න ඕකට තමයි Filtering කියන්නෙ. දැන් තේරුනා නේද? Switch එක ගත්ත තීරණය හරි. ඇයි කොහොමත් Reply Packet එක Aට ලැබිලත් ඉවරයිනේ Hub එකෙන්.
ඔන්න මම පොරොන්දු උන විදියටම Switch Operations ටික කියල දුන්න.Address Learning, Flooding, Forwarding, Filtering ඔක්කෝම කියල දුන්න.Loop Avoidance හැර. ඒක ටිකක් ලොකුයි. (නෑ එච්චරමත් නෑ) හැබැයි දැන්නම් කේෂාන්ට ඒක මතක නෑ. ඒකෙදි කරන්නෙ Network එක ඈතුලෙ මොනව හරි Loop තියනවද බලල ඒව නැති කරල දාන ඒක. නැත්නම් Switch එකට බඩුම තමයි. ඔය STP - Spanning Tree Protocol (IEEE 802.1d) එහෙමත් තියෙන්නෙ ඔය යටතෙ තමයි. CCNAවලට කරාට දැන්නම් ඔළුවෙ මුකුත්ම නෑනෙ. පොඩ්ඩක් Note එක බැලුවොත් නම් මතක් වෙයි. බලමුකො වෙලාව තියන විදියට. Exam එහෙමත් ලං වෙනවනෙ. හරි එහෙනම් සුපුරුදු පරිදි ගල් මුල් ඔක්කොම Comment වලින් එවන්නකො. බුදු සරණයි...
