Thursday, November 25, 2010

8086 Data Path – Control Word


ඔන්න ඉතින් පොරොන්දු උන විදියටම ගියපාර ලිපියෙ ඉතුරු ටික අද අරගෙන ආව. හපොයි පරන එක තාම බැලුවෙ නැද්ද??? එහෙනම් ඒක බලල හිටියනම් හොදයි නේද???? පොරොන්දුව ඉෂ්ඨකරන්න නම් ටික දවසක් ගියා නේද? වැඩ වැඩි නිසා ටික ටික කල් ගියා. හරි එහෙනම් පටන් ගමු.

Subject:CST303 Computer System Architecture

Chapter:Microprocessor Architecture - 8086

Title :8086 Data Path - Control Word

Related Title :8086 Data Path - How Its Work

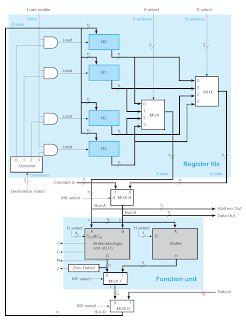

මම එදා කිවුවනේද R1 <-- R2 + R3 කියන Operation එක 8086 වල වෙන විදියග මම එතකොට කිවුව මතකද 8086 ඈතුලෙ අපි කියන කියන විදියට MUX Select කර කර එහා මෙහා signal අරන් යන පිස්සෙක ගැන. එයා තමයි මේ Control Word එහෙමත් නැත්නම් Control Signal කියන්නෙ. ඒක ඈත්තටම signal එකක්. බොක්කෙන්ම කියනවනම් මේක 16-bit binary value, each bit indicate particular control signal.

හරි එහෙනම් මේ එකින් එක මොනවද කියල බලමු. DA කියන්නෙ Destination Register Address කියන එකනෙ. කියන්නෙ ගමනාන්තය. අපේ උදාහරණයේ නම් මේ ගමනාන්ත Register එක R1 නේද? දැන් පොඩ්ඩක් බලන්න ඒක ON කරන්නෙ කොහොමද කියලග Decoder එකට Input කරන්න ඕනෙ 01 නේද? එහෙනම් DA වල අගය 01, හැබැයි ඒකෙ දිග 3-bit වෙන්න ඕනෙ. නිසා DA වල අගය අපි ලියන්නෙ 001 කියල.

විදියටම AA කියන්නෙ A Address. කියන්නෙ පේ උදාහරණයේ නම් R2ගෙ Address එක නේද?? ඒක ON කරන්න Decoder එකට 10 signal එක දෙන්න ඕනෙ. එහෙනම් AA වල අගය 010, මතකයි නේද, මේ සිග්නල් එකත් 3-bit. එතකොට BA, B Address උදාහරණයට අනුව R3, කොහොමද R3 ඔන් කරන්නෙ. හරියටම හරි.... ඔය කියන්නෙ. බොරුවට බෑ වගේ ඉදලනෙ. හරි දැන් BA = 011.

ඊලග පියවර MB, මේක MUX B වල Select input එක. මගේ කලින් ලිපියෙ විදියට MUX B වල input එක 1යි නේද? එහෙනම් මෙතන MB වල අගය 1යි. ඒවගේම MD කියන්නෙ MUX D. ඒකට input කරන්නෙ 0 නේද? ඈයි කියල මතක නෑ වගේමනම් පරන ලිපිය බලන්නකො. එතකොට MD=0. අන්තිම එක R/W. කියන්නෙ Read or Write Operation කියන එකනෙ. අපේ උදාහරණය R1 <-- R2 + R3 write operation එකක් නේද? එහෙනම් එතන අගය 1යි. ඈයි .............. අනේ මටනම් ඒකට කරන්න දෙයක් නෑ. මොකද ඒක ගනිපු තීරණයක්නේ. ඕවට මේ අහිංසක කේෂාන් සම්බන්ද නෑ.... Read Operation වලට 0ත් Write Operation වලට 1ත් දාන්න කියල තමයි පැරැන්නන් කියල තියෙන්නෙ. පැරැන්නො කිවුවට මෙයාල අලුත් අය.

අනේ අනේ කේෂාන් (ඈයි අනේ අනේ කියන්නෙ නයනිවත් ඈවිත්ද??? හපොයි කෝ කෝ මට දුවන්න පාරක් පෙන්නන්න) හරි ලේසියෙන් අර FS කියන එක මග හැරිය නේද?? (මොකද Scroll කරල උඩ ටික බලන්න හදන්නෙ. එහෙම එකක් තිබුනද කියලවත් මතක නැද්ද??) නෑ නෑ කේෂාන් කවදාවත්ම එහෙම subject එකේ දේවල් මග හැරල යන්නෙ නෑ. මීට කලින් කියපු ටික එකිනෙකට සම්බන්ද නිසයි එකපාරට කියාගෙන ගියේ. හරි දැන් FS, කියන්නෙ Function Set කියන එකනෙ. කියන්නෙ ALU එකට අර G Select වලින් දෙන Input එකනේද??? හරි දැන් මෙතන තියෙන්නෙ එකතු කිරීමක් නේ. එහෙනම් කියන්න බලන්න G Select වලට දෙන්න ඕන අගය. හරි හරි ඉතින් තෑ ගහන්න එපා. 2 තමයි දෙන්න ඕන අගය. කියන්නෙ FS වල අගය 0010. ඈයි එයා 4-bitනෙ. ඔන්න එහෙනම් සම්පූර්ණ Control Signal එක බැලුවනම්.

දැන් මේක 8086 ඈතුලට ආවම එයා මේක කොටස් වලට කඩාගෙන මම අර පහුගිය ලිපියෙ කියපු විදියට වැඩ කිඩ ටික ඔක්කොම කරනව. බලන්න එයා හරිම දස්සයි නේද?????? එහෙනම් සුපුරුදු පරිදිම ගැටලු, හොද නරක, අඩුපාඩු පෙන්නනකන් මම බලාගෙන ඉන්නව.

මේ තියෙන්නෙ තේකක් බි බීම කියවන්න......

බුදු සරණයි.
